FIG1003

Hammer Union FIG1003

Structure picture

Recommended For:

Hammer Unions can be used for cementing trucks, oil field applications, for quick connection on tank trucks

 and rail cars carrying of LPG, LNG, CNG, etc.,

Certification/Standards:

 API Spec 16A--ISO 14693

Main Types:

 Hammer Union type mainly consists of Figure50, Figure100, Figure200, Figure206, Figure207,

Figure400, Figure600, Figure602, , Figure1002 and Figure1502.

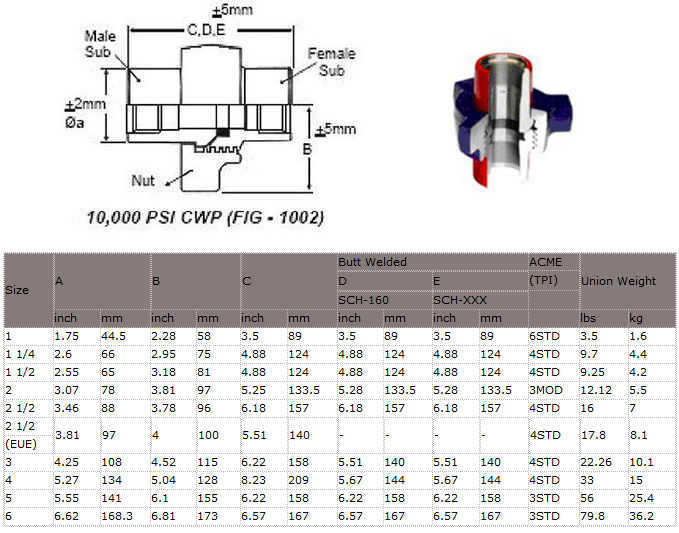

Fig 1002.

These unions are designed for high pressure systems like choke and kill lines, cementing, acidizing,

 testing and truck mounted system. These hammer unions have a liptype seal made of

 nitrile rubber and subs made of alloy steel, suitable for 10,000 PSI.

Fig 1003.

These hammer unions protect against electrolytic action. There is no metal - to - metal contact between the subs.

A resilent seal ring in the female sub provide additional sealing and protection from corrosion. Suitable for 2000 PSI CWP

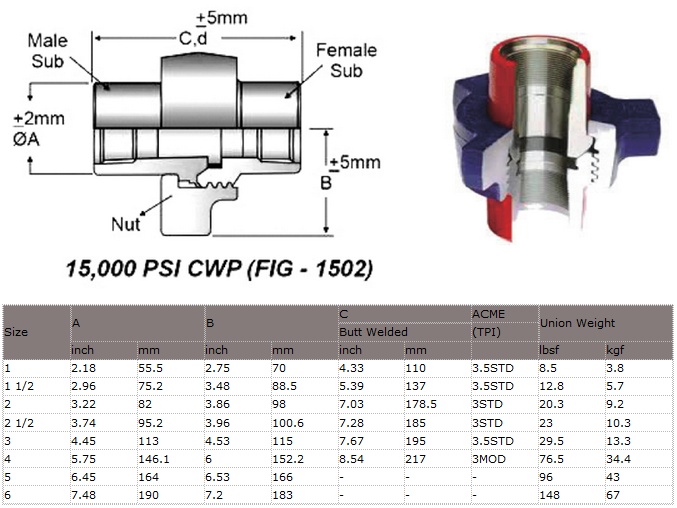

Fig 1502.

These hammer unions are widely used in cementing, manifold and other services where extra high pressure of 15,000 PSI

CWP are encountered. There hammer unions are provided with replaceable seal ring.
